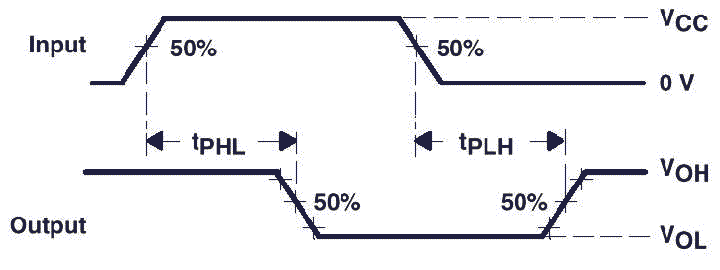

IC Switching Characteristics


ParameterFROM
(Input)		To
(Output)
tpd A Y
tt . Y
Vcc Ta=25C
MIN  TYP   MAX		 SN54HC04
MIN   MAX		 SN74HC04
MIN   MAX
2V  -       45       95  -       145  -       120
4.5V  -        9       19  -        29  -        24
6V  -        8       16  -        25  -        20
2V  -       38       75  -       110  -        95
4.5V  -        8       15  -        22  -        19
6V  -        6       13  -        19  -        16
UNIT
.
ns
ns
